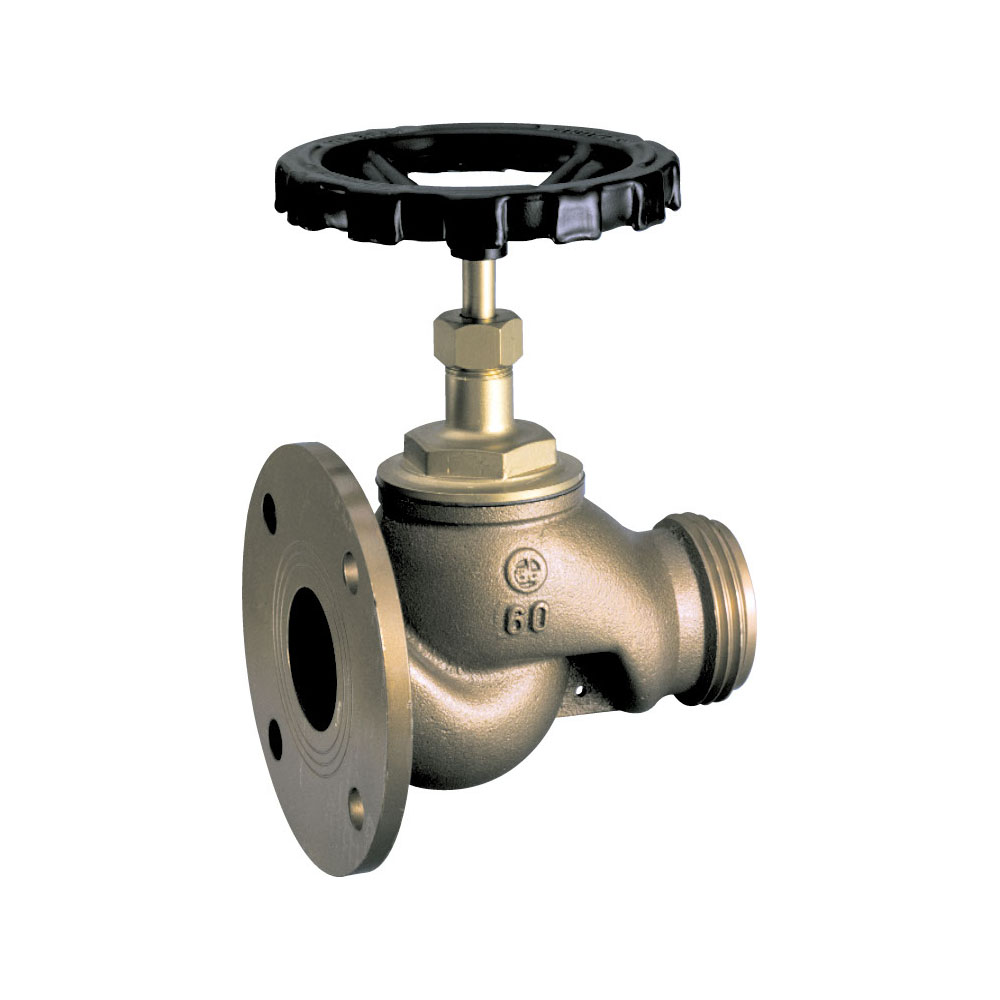

Corpo valvola in bronzo e vitone in ottone (corpo in ottone per il DN 40), attacco flangiato, uscita filettata maschio UNI 810
| Materiale | Bronzo, Ottone |
|---|---|
| DN uscita | UNI 100 M, UNI 125 M, UNI 45 M, UNI 70 M |
| DN attacco | Flangia 2"1/2 ANSI 150 lb, Flangia 4" ANSI 150 lb, Flangia DN 40 PN 16, Flangia DN 65 PN 16 |

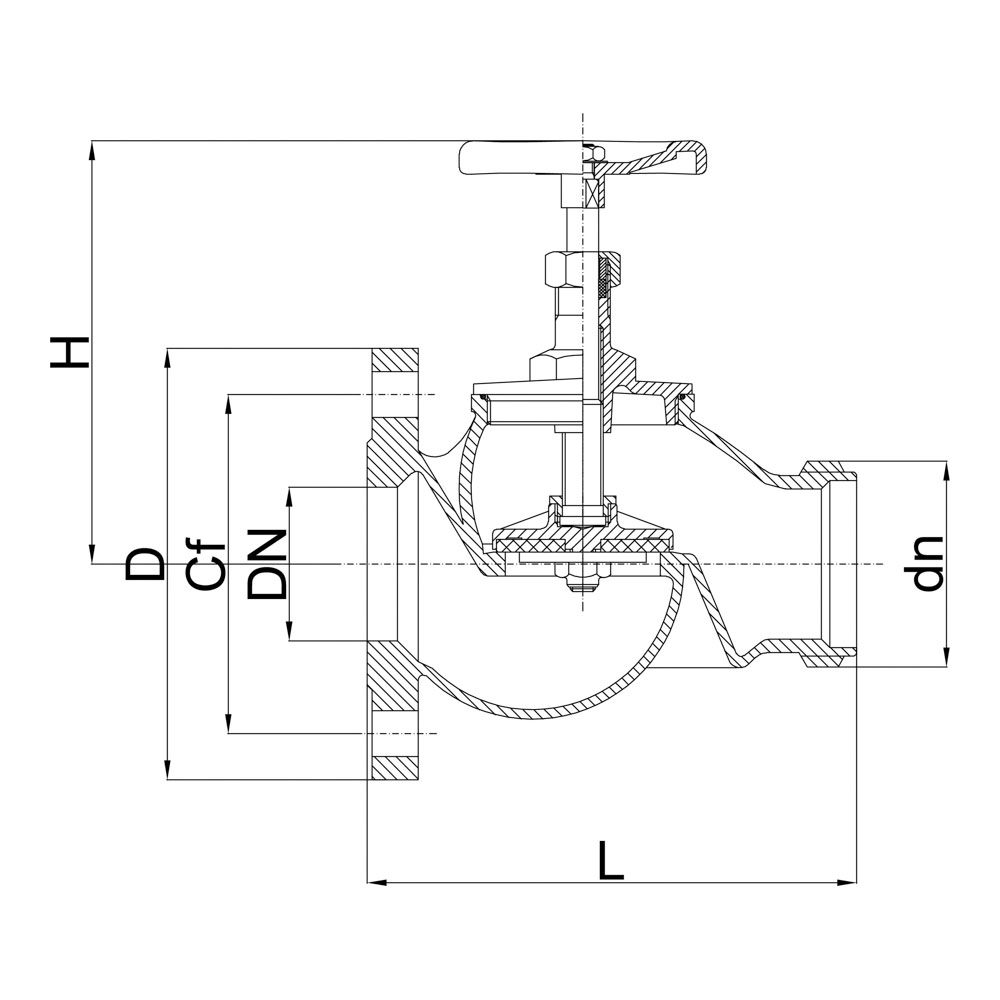

| Codce | Specifica | Uscita | Attacco | PN | Cf | DN | D | L | H |
|---|---|---|---|---|---|---|---|---|---|
| 1045.125 | Flangia DN 40 PN 16, uscita DN 45 | M56x4 | Flangia DN 40 | 16 | 110 | 40 | 150 | 135 | 130 |
| 1046.125 | Flangia DN 65 PN 16, uscita DN 70 | M85x6 | Flangia DN 65 | 16 | 145 | 65 | 185 | 195 | 240 |
| 1047.125 | Flangia 2”1/2 ANSI 150, uscita DN 70 | M85x6 | Flangia 2"1/2 | 150 PSI | 139,7 | 2”1/2 | 178 | 200 | 230 |
| 1050.125 | Flangia 4” ANSI 150, uscita DN 100 | M115x6 | Flangia 4" | 150 PSI | 190,5 | 4” | 229 | 280 | 315 |
| 1051.125 | Flangia 4” ANSI 150, uscita DN 125 | M140x6 | Flangia 4" | 150 PSI | 190,5 | 4” | 229 | 280 | 315 |
