Naspo fisso UNI EN 671-1 marcato CE su piantana composto da:

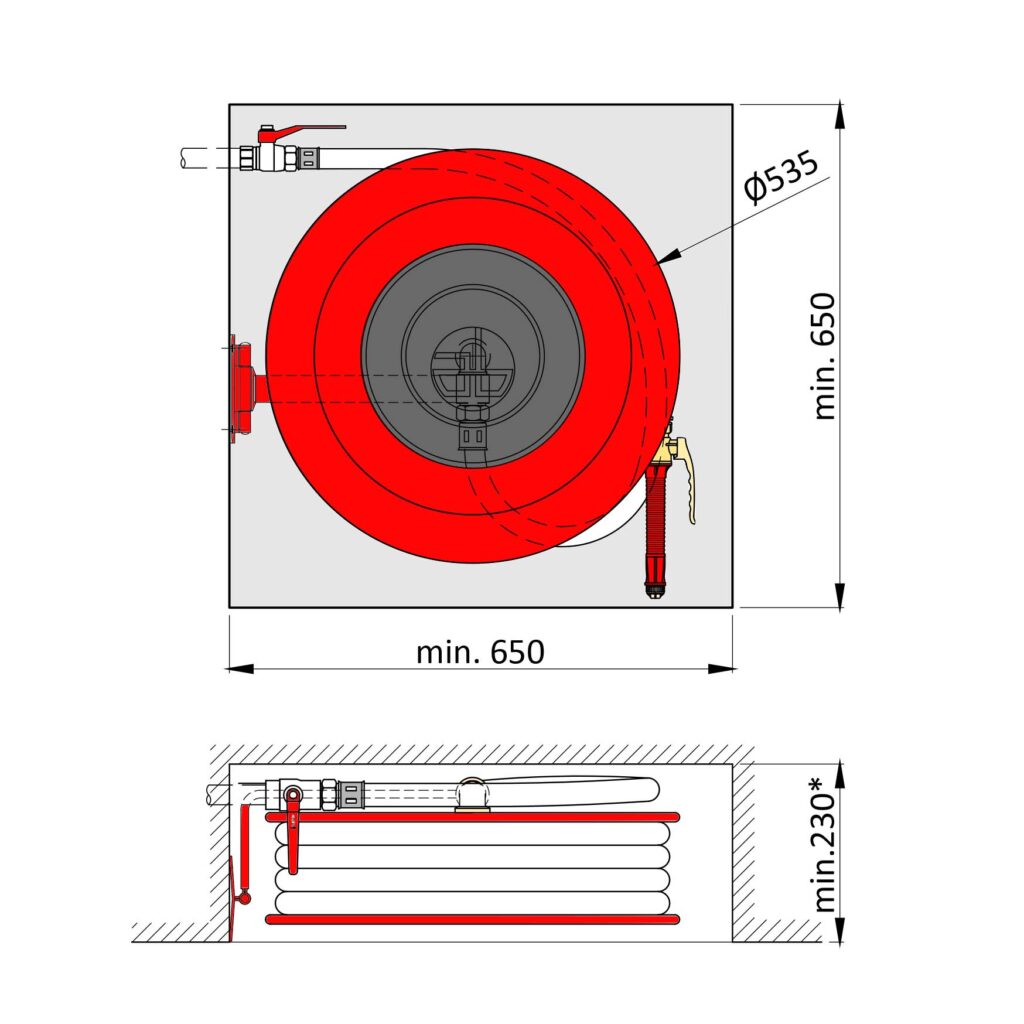

– Bobina diametro mm 535 verniciata in poliestere rosso RAL 3000
– Tubazione semirigida bianca DN 25 a norma UNI EN 694 raccordata
– Lancia a effetti multipli (vedi tabella)
– Valvola intercettazione a sfera in ottone da 1” Gas
– Piantana in acciaio verniciata a polvere RAL 3000 con piastra per fissaggio a pavimento, vano per valvola con lastra trasparente
Altezza totale 1500 mm
| Ambiente | |
|---|---|
| Installazione | Su Piantana |
| Materiali cassetta e portello | Senza cassetta |
| Prestazione + K lancia | Prestazione normale K=28 |
| Codice | Metri | Tubazione | Specifica |
|---|---|---|---|
| 1509CE.080 | 15 | DN 25 bianca | SPRAYJET a rotazione - ugello Ø equiv. 8 - K 28 |
| 1510CE.080 | 20 | DN 25 bianca | SPRAYJET a rotazione - ugello Ø equiv. 8 - K 28 |
| 1511CE.080 | 25 | DN 25 bianca | SPRAYJET a rotazione - ugello Ø equiv. 8 - K 28 |
| 1512CE.080 | 30 | DN 25 bianca | SPRAYJET a rotazione - ugello Ø equiv. 8 - K 28 |
Modello BIM
